產品說明

一、概要

采用Windows中文操作界面，模塊化方式操作，提供多種顯示模式供選擇，且應用全數字化設計技術，改變產品生產規格時無需重新調整儀器，實現簡單的操作。

二、檢測原理和構成

儀器以某一頻率的交流電流通過檢測線圈，當被檢試件接近線圈，試件的幾何尺寸、導電率和導磁率以及試件的冶金與機械缺陷將引起檢測線圈的阻抗變化。檢測儀器將檢測線圈阻抗的變化產生的電信號經過放大和轉換后驅動報警或顯示裝置，檢測出有缺陷的試樣。

三、規格

1、本儀器使用電源規格為：

電壓：180~240VAC

頻率：50/60Hz

設備通電前確認設備外殼可靠接大地。(請使用帶有安全接地的三芯電源插口)

如使用規定以外的電源規格所造成的故障不在保修范圍內。

2、本儀器使用環境溫度為0℃~40℃,濕度為10%~85%

3、本儀器外殼接地電阻應小于100Ω

4、儀器通電時匆打開外殼。

5、本儀器在移動、運輸過程中應輕拿輕輕放。運輸過程應使用專用包裝箱。

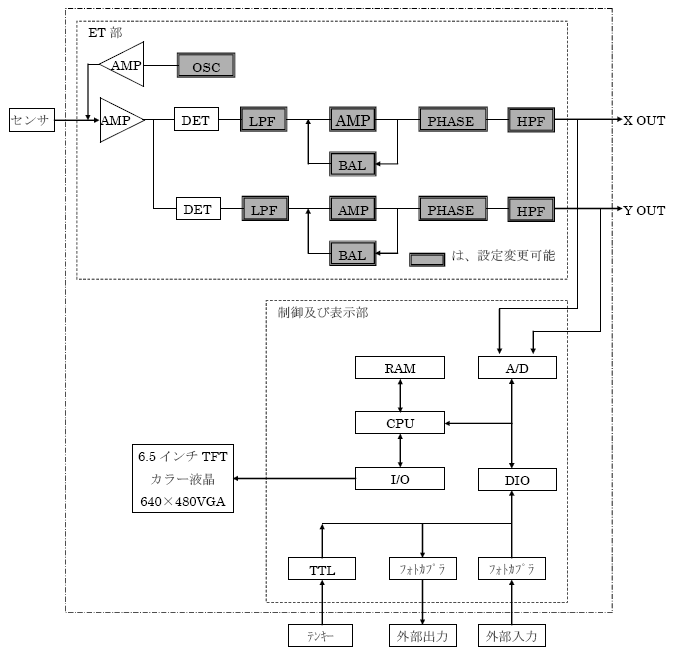

振蕩器產生頻率為100Hz～1MHz可調雙路正弦波。一路送給寬頻率功率放大器，作為驅動探頭的激勵源，探頭構成測量交流電橋的橋臂。當探頭檢測試樣時，試樣物理性質變化使激勵源感應在試樣上的渦流場隨之改變，結果使探頭原有阻抗（實分量R和虛分量X）變化，從而破壞了原交流電橋的平衡，得到包含檢測信號的復電壓U，該信號經寬頻前置放大器后，送入X、Y分解器分解。

電橋平衡電路是用來抵消交流電橋不平衡初始復電壓U，振蕩器輸出二路正交正弦波送到采樣脈沖發生器，產生相互正交的采樣脈沖供X、Y分解器使用。從前置放大器手動信號經采樣分解后，探頭的X、Y分量經濾波放大器放大后，送A/D接口電路，由微機系統對測量信號進行處理，直接顯示測量結果，輸出控制信號實現聲光報警、打標、自動分選等。

四、主要技術指標

1.檢測速度：≥1米/分

2.頻率范圍：100Hz～1MHz

3.增益40～99dB，調節量0.1dB/檔

4.高通:0.1Hz～650Hz

5.低通:1Hz～10000Hz

6.gao級濾波:有

7.電腦全數字式參數調整

8.實時阻抗平面顯示

9.提供X-t,Y-t,V-t三種時基掃描實時顯示模式供選擇

10.高精度實時、報警輸出

11.多幅相位/幅度報警技術；

12.渦流檢測信號回放，分析，存盤，打印功能

13.自動生成檢測報告內容（包括缺陷數及缺陷位置，規格，班次，日期，檢驗員，檢測參數等）

14.Windows操作界面，模塊式人機對話

15.電源：180V～240V50Hz

16.環境溫度：－20℃～＋40℃

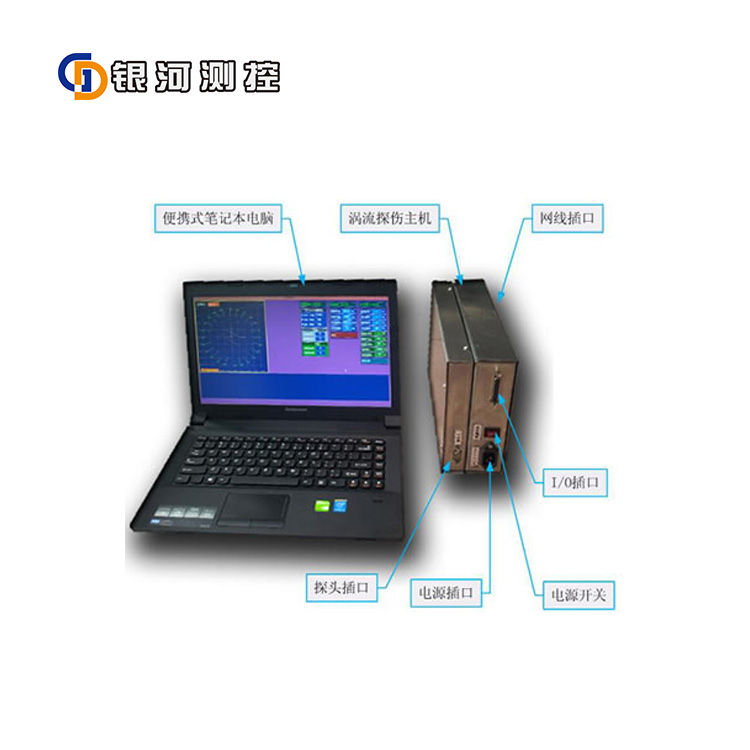

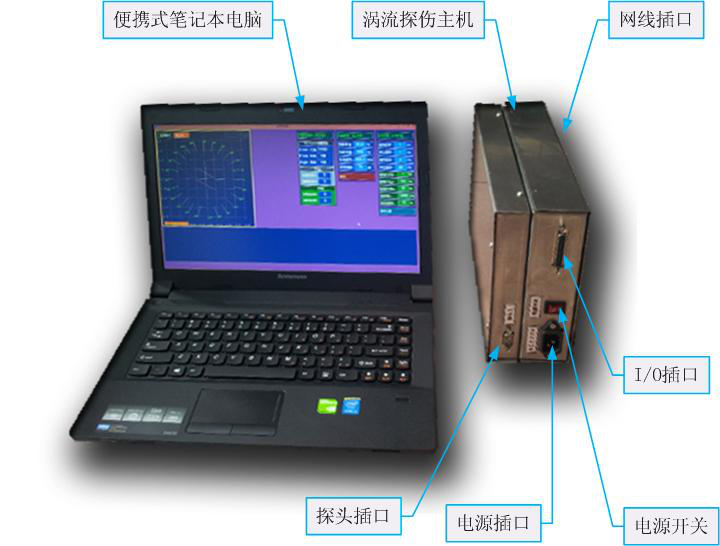

五、外觀和部件名稱

渦流探傷檢測儀儀器部分由兩部分組成：工業計算機、和渦流主機。根據所檢測對象的不同整個探傷系統還可能包括：報警輸出弱電強電轉換裝置、探頭轉接裝置、外部控制開關、指示燈和機械傳動裝置等。這里顯示的儀器部分，不包含外部裝置。

工業計算機：是整個渦流檢測系統的主控裝置。從探傷主機采集渦流信號，經過特定的數學模型進行處理和運算，從由包括各種干擾信號的X、Y信號分量中提取缺陷信號，根據用戶設定的報警評價參數（報警限、角度、忽略角度等參數）對信號進行評估，并將評估結果以報警的形式輸出（聲光報警、停機信號、標記輸出等）

主機：根渦檢測的原理，渦流檢測電路至少應包含以下功能：

1)產生可設定頻率的交流信號，輸出給檢測探頭，用以在檢測對象中激發出渦電流。

2)通過檢測探頭拾取被檢測對象中的渦電流信號，對信號進行放大、檢波、濾波等一系列處理。

3)與上位主控特種計算機通信，接收用戶所設置的各種檢測參數，并對電路進行設置，以達到預期的檢測效果。

4)將經過電路處理過的渦流信號分解為X、Y分量，交并輸出給主控計算機進行采集分析。

通道渦流檢測儀主機背板說明

保險絲：渦流主機電源保險絲。

AC220V：電源線插口。

風扇：主機散熱。

I/O插口：報警輸出口、分選輸出、打標輸出、同步辦入等，詳見接線圖

DC24V有源輸出，可驅動500mA以下電流負載。如報警燈、繼電器等。

探頭插品：接檢測探頭，DB9插口。

信號輸輸出口：經主機處理過多通道的X和Y分量的渦流信號輸出接口，輸出接口

主控計算機，由主控計算機進行數字化處理。

485通信口：連接到主控計算機串行通信口，通過這個通信口主控計算機對渦流主機的參數和狀態等進行設定和讀取。

I/O口：連接至主控計算機I/O口，把主控計算機輸出或輸入的開關量信號進行轉換，以驅動外部設備（報警器、繼電器、電磁閥、噴標器等）。

六、參數設置和參數說明

頻率：渦流激發信號的頻率。通常頻率越高所能檢測的深度越大。具體選用何種頻率，請依據實際檢測對象的不同咨詢技術人員。

增益：信號放大的分貝（dB）數。

dB=20 * LgGain

dB:增益的分貝數

Gain:增益的倍數

高通：信號濾波參數。允許通過本儀器的信號的最低頻率。這個參數與被檢測對象和儀器探頭的相對速度有關。速度越快這個值越大，反之亦然。本參數設置適當可消除由于被測對象運動不穩定或是緩變的形狀所造成的無用信號。單位是頻率的單位Hz（每秒種變化的次數）。速度越快這個參數應設定的越高，一般的關系如下表：

低通：信號濾波參數。單位是頻率的單位Hz（每秒種變化的次數）。這個參數主要是用來消除由于電氣環境的干擾，或是其它可能的較高頻率的干擾。這個參數值越小消除干擾的效果越好，但是在消除干擾的同時對要求保留的渦流信號在一定程度上也產生削弱作用。因此這個信號的取值原則應該是：“在干擾信不強的情況下盡量取較大的值。”根據經驗，在通常的情況下一般將此值設定為400~600。如果被檢測對象線速度很低（50米/分以下）這個值設置為80~400對檢測結果也無大的影響。當被檢測對象為高速時，通常也相應的提高這個參數值。具體應在實際調試時確定。

高通、低通、頻率、增益：見前文。

開窗1、開窗2：見調試流程。

報警參數：阻抗圖中的橢圓（當長軸和短軸相等時為圓）稱做報警區。在檢測時，當信號幅度超出報警區所包含的范圍檢測儀將輸出一個報警信號，也就是判定為一個缺陷。報警區的形狀、大小、角度依據實際檢測情況設置。通常使用與被測對象相同的帶有已知缺陷的試樣來標定。標定的原則為使正常工件不超出報警區，而缺陷工件可靠報警為準。

1)長軸：阻抗圖中紅色的報區橢圓（當長軸和短軸相等時為圓）的長直徑。

2)短軸：阻抗圖中紅色的報區橢圓（當長軸和短軸相等時為圓）的短直徑。

3)角度：阻抗圖中報警區橢圓長軸的角度。

開窗1：在報警區的選定位置設置缺口。在缺口位置的檢測信號即使超出了報警區的范圍，儀器也不發出報警信號。其目的是一些有特定角度的干擾信號。

1)開窗寬度1：所設置缺口的寬度，以與阻抗圖中間點連線的角度為單位。

2)開窗角度1：所設置缺口中間位置與阻抗圖中點連線的角度。

3)以上兩個參數可確定報警缺口的位置和大小

開窗2：與開窗1作用相同，如果需要時可設置另一個缺口以消除更多的干擾。

阻抗圖分析法是渦流檢測技術的經典分析方法，渦流檢測的主要調試流程也是圍繞阻抗圖進行的，請用戶理解。

南通銀河測控在阻抗分析技術上具有獨到方法，既大大簡化了調試流程，又提高了檢測的可靠性與靈敏度。

檢測儀器使用步驟

1)打開顯示器電源，開啟計算機，等待進入測試畫面。

2)預熱5分鐘。

3)調整參數

4)選擇運行模式檢測或調試（探傷采用接近開關聯接同步信號，點擊檢測）。

5)單擊“開始/停止”，開始測試。

6)檢測完畢，單擊啟動/停止按鈕，停止檢測；

7)單擊界面右上角，或單擊功能區“退出”鍵，退出檢測程序；

8)關閉電腦。

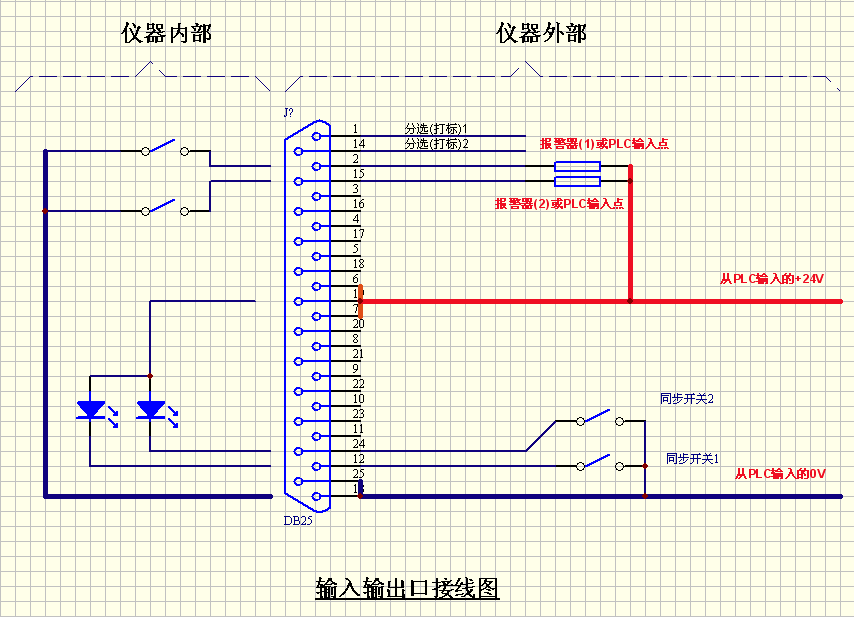

外接線方法

由安裝人員完成。

+24     接設備的電源正極 +24v

0V      接設備的電源負極  0v

同步1   接設備PLC的輸出使能點（1號探頭0v有效）

同步2   接設備PLC的輸出使能點（2號探頭0v有效）

報警1   接設備PLC的輸入點，有傷報警輸出，脈沖信號。（1號探頭報警0v有效）

報警2   接設備PLC的輸入點，有傷報警輸出，脈沖信號。（2號探頭報警0v有效）

打標1   接設備PLC的輸入點，當在觸發模式時，設備給出同步信號時，經過啟動延時，次信號輸出。同步關時，此信號關閉（1號探頭輸出0v有效，探頭和主板壞此信號也無輸出）

打標2  接設備PLC的輸入點，當在觸發模式時，設備給出同步信號時，經過啟動延時，次信號輸出。同步關時，此信號關閉（2號探頭輸出0v有效，探頭和主板壞此信號也無輸出）

注意點：如果打標延時設為0，那么打標信號就變為探頭好與壞的報警信號。

如果探頭OK，同步使能時（此時打標延時設為0），打標信號保持為1，同步使能關閉。打標信號為0

如果探頭NG，同步使能時（此時打標延時設為0），打標信號就為0，沒有輸出。
